Opis

Agregat prądotwórczy VEIMERT TMC-825D -CUMMINS-750 kW/938kVA – Moc, która nie zawodzi.

Stworzony z myślą o wymagających zadaniach, agregat VEIMERT 750 kW/938kVA to niezawodne źródło energii – zarówno jako zasilanie główne, jak i awaryjne. Idealnie sprawdzi się wszędzie tam, gdzie liczy się nieprzerwana praca i maksymalna wydajność. Kultura wykonania, jakość montażu każdego z podzespołów pozostawia trwałe wrażenie.

Serce, które napędza – silnik CUMMINS
W centrum agregatu pracuje wysokiej klasy silnik marki CUMMINS – światowego lidera w dziedzinie niezawodnych silników. To gwarancja stabilności, oszczędności paliwa – nawet w najtrudniejszych warunkach.

Moc Agregatu prądotwórczego:

• Moc znamionowa ESP/LTP – Standby Power: 825 kW / 1031 kVA
• Moc robocza PRP – Prime Power: 750 kW / 938 kVA – 1353 A
• Moc ciągła COP – Continuous Power: 675 kW / 844 kVA

SKŁAD ZESTAWU:

• Obudowa, dach ze spadkiem, żaluzje automatycznie otwierane podczas pracy, dające odporność na warunki atmosferyczne klasy IP44, siatka blaszana (zabudowa kontenerowa opcjonalna).
• Obudowa kontenerowa 20-40″ typu DESSERT HD (do wyboru) przygotowana poprzez malowanie proszkowe, zamki ze stali nierdzewnej, drzwi HD, drabinke na dach,
• Amerykański silnik: Cummins
• Prądnica Brytyjskiego Lidera: Stamford z miedzianym uzwojeniem, z AVR seria przemysłowa wykonana wg globalnych norm IEC, BS, VDE, NEMA, CSA.
• Akumulator serwisowy DC-24V
• Styczniki szwajcarskiej marki ABB. Włącznik agregatu na przycisk.
• Moduł AVR marki Stamford – stabilizacja napięcia chroniąca przed asymetrią faz
• Brytyjski sterownik DEEP SEA DSE7310/20 – z standardowo wbudowanym modułem monitorowania i zarządzania ładowaniem AMF
• Agregat posiada ładowarkę akumulatora 230 V. W przypadku braku stałego podłączenia do sieci, lub przerwy ładowania możliwe jest okresowe ładowanie poprzez podłączenie wtyczki zewnętrznej.
• Wyłącznik awaryjny na zewnątrz
• Gniazda 400V: 16A (2P+E), 32A, 63A, 125A zgodne z normą IEC 60309-2 / PN-EN 60309-21 (inne opcjonalnie)
• Wibroizolatory wysokiej jakości
• Czujniki: m.in.: temperatury płynu chłodniczego, temperatury/poziomu oleju, poziomu paliwa, poziomu naładowania
• Sygnalizator dźwiękowy alarmów
• Ręczny awaryjny rozłącznik akumulatora
• Dostęp do agregatu, sterowania, wlewu paliwa chroniony drzwiczkami zamykanymi na klucz.
• Ułatwiony dostęp serwisowy do wszystkich kluczowych podzespołów poprzez 2 pary drzwi z każdej stron. Nadwyżki płynu chłodniczego, oleju odprowadzane przez zawory wylotowe
• Daszek przeciwdeszczowy zamontowany na dachu na rurze wydechowej ma dodatkowo uszczelnienie dociskowe chroniącej przed dostępem wody
• Gwarancja: zasilanie awaryjne 36 miesięcy lub 2500mth
• Gwarancja dla pozostałych użytkowników 12 miesięcy lub 2500mth
• Pełna dokumentacja techniczna, certyfikaty w języku Polskim, oznaczenia w PL.
• Wysoka kultura wykonania wnętrza (izolacja termiczna, elektryka) klasy Premium (ABB)
• Uchwyty transportowe dla dźwigu/HDS na górze, oraz na dole otwory do transportu wózkiem widłowym
• Waga: od 5000 kg – zależnie od opcji zabudowy
• Wymiary: od 9035*2438*3623 mm – zależnie od opcji zabudowy

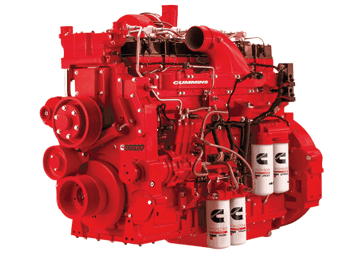

Parametry Techniczne Silnika:

• Marka: CUMMINS – QSK38-G1
• Obroty: 1500 rpm
• Liczba cylindrów: 12, układ V
• Pojemność: 37,7 L
• Klasa emisji spalin: EPA Tier 2 / Stage IIIA
• Moc znamionowa ESP/LTP – Standby Power: 880 kW / 1100 kVA
• Moc robocza PRP – Prime Power: 800 kW / 1000 kVA
• Moc ciągła COP – Continuous Power: 727 kW / 900 kVA
• Spalanie 50% obciążenia – Prime: 131 L/h
• Spalanie 75% obciążenia – Prime: 183 L/h
• Spalanie 100% obciążenia – Prime: 215 L/h
• Spalanie 100% Standby: 239 L/h
• Zbiornik: 1500 L z zaworem trójdrożnym umożliwiającym dołączanie zewnętrznego zbiornika ( przy zabudowie kontenerowej pojemności i wersja może się różnić).
• Wydajność teoretyczna 75% obciążenia: 8,2 h czasu pracy — 1500 L ÷ 183 L/h
• Chłodzenie silnika: ciecz, układ 2-pompowy / 2-obiegowy, płyn 50% glikol etylenowy + 50% woda
• Układ wtryskowy: Cummins MCRS — Modular Common Rail System, sterowanie elektroniczne
• Turbodoładowany, aftercooled / intercooler, 50 Hz, ISO 8528, ISO 3046, ASTM D975,
• Podgrzewanie miski olejowej, układu chłodzenia umożliwiające szybki i płynny start w warunkach niskich temperatur

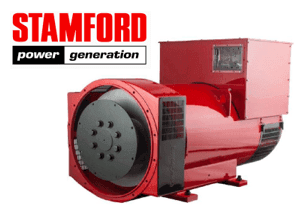

Parametry Techniczne Prądnicy:

• Marka: Stamford
• Model: S6L1D-D z AVR (MX341), klasa izolacji H, IP23
• Przeznaczenie: używana w jednostkach infrastruktury krytycznej
• Moc robocza (PRP / Continuous Class H 125/40°C): 750 kW / 938 kVA – 1353 A
• Moc znamionowa (ESP/LTP – Standby Power, 150/40°C): 825 kW / 1031 kVA – 1489 A
• Moc ciągła (COP / Continuous Power): 675 kW / 844 kVA – 1218 A
• Typ: trójfazowa, 230/400V, 50Hz, wzbudzenie PMG (Permanent Magnet Generator), bezszczotkowa, 4-polowa, jednołożyskowa, połączenie bezpośrednie z silnikiem
• Uzwojenie stojana i wirnika: 100% miedź, stator Double Layer Concentric, winding pitch 2/3, 12 wyprowadzeń (12 leads)
• Regulator napięcia: AVR MX341 z funkcją regulacji napięcia ±0,5%
• Współczynnik mocy: 0,8 cos φ
• Współczynnik przeciążalności: 110% przez 1 godzinę na każde 12 godzin pracy zgodnie z ISO 8528
• THD bez obciążenia: < 1,5%
• THD przy obciążeniu liniowym symetrycznym: < 5,0%
• Zdolność zwarciowa: do 300% prądu znamionowego przez 10 sekund przy wzbudzeniu PMG
• Klasa izolacji: H
• Sprawność (100% obciążenia PRP): ≥ 96,2% @ 400V / 50Hz
• Klasa wzrostu temperatury: H / 125 K dla PRP, H / 150 K dla ESP
• Prędkość obrotowa: 1500 obr./min
• Układ wzbudzenia: PMG (Permanent Magnet Generator)
• Odporność środowiskowa: przystosowana do pracy w temperaturze otoczenia do 40°C, wilgotności względnej do 95% bez kondensacji
• Standard jakości: BS EN ISO 9001, IEC 60034, BS5000-3, ISO 8528-3, VDE 0530, NEMA MG1-32, CSA C22.2-100, AS 60034, CE
• Kompatybilność: dedykowana do współpracy z silnikami wysokoprężnymi klasy przemysłowej, w tym Cummins QSK38-G1 pracującymi z mocą PRP 750 kW / ESP 825 kW przy 50 Hz.

Sterownik agregatu prądotwórczego DSE7310/20:
– wyposażenie standardowe:

• Kontrola zasilania sieciowego i automatyczny start agregatu (AMF)
• Zdalny start/stop przy podłączeniu modemu zewnętrznego, alerty sms
• Pełny pomiar napięcia sieci i generatora (3-fazowy)
• Pomiar prądu generatora w trzech fazach
• Pomiar mocy czynnej, biernej i pozornej
• Licznik energii elektrycznej generatora
• Licznik czasu pracy, liczniki przeglądów
• Monitor zużycia paliwa oraz alarm niskiego poziomu paliwa
• Monitorowanie napięcia akumulatora rozruchowego
• Kompleksowe zabezpieczenia silnika i prądnicy
• Sterowanie wyłącznikiem mocy bezpośrednio z panelu sterownika
• Rejestracja zdarzeń i alarmów (historia pracy urządzenia do 250 wpisów bez rozbudowy)
• Komunikacja z silnikiem poprzez magistralę CAN
• Port USB do konfiguracji i diagnostyki, Port RS232
• Zegar czasu rzeczywistego (RTC) z podtrzymaniem pamięci
• Trzy poziomy dostępu użytkowników, zabezpieczone hasłem
• Wbudowany moduł PLC umożliwiający dostosowanie logiki sterowania
• Możliwość rozbudowy o dodatkowe wejścia i wyjścia sterujące
• Rozbudowa systemu poprzez dedykowane moduły komunikacyjne DSENe
• Opcje dodatkowe (na życzenie klienta):
• Automatyczne tankowanie z zewnętrznego zbiornika
• Podgrzewacz paliwa, czujnik kondensacyjny
• Klasa szczelności IP54 – do zapylenia i pracy w betoniarni na zewnątrz wg polskiej normy PN-EN 60529, obudowa kontenerowa:, przemysłowe filtry powietrza, system wymuszonej wentylacji.
• Nagrzewnica na diesel wnętrza urządzenia
• Tłumik rezydencjalny
• ATS/SZR
• Inna konfiguracja gniazd
• Praca synchroniczna z innymi agregatami ( inny moduł AVR)
• Modem GSM, Antena, DSE890 MKI
• Lokalizacja GPS oraz funkcja geo-fencing
• Transport

Pełna niezależność energetyczna dzięki ATS/SZR.*
System Zasilania Rezerwowego umożliwia elastyczne wykorzystanie agregatu – zarówno jako niezawodne zasilanie awaryjne, jak i jako podstawowe źródło energii. W momencie zaniku prądu w sieci, agregat uruchamia się automatycznie, przejmując dostarczanie energii. Gdy zasilanie z sieci zostanie przywrócone, system samodzielnie przywraca standardowy tryb pracy. Wszystko dzieje się bezobsługowo – Ty masz spokój i pełną kontrolę.

Trwałość, która wytrzymuje próbę czasu.
Obudowa agregatu została zaprojektowana z myślą o ekstremalnych warunkach – pokryta nie tylko farbą proszkową, ale dodatkowo zabezpieczona ogniowym ocynkiem galwanicznym. Dzięki temu konstrukcja zyskuje wyjątkową odporność na korozję i działanie czynników atmosferycznych. To inwestycja w niezawodność na długie lata – nawet w najbardziej wymagającym środowisku

Wzmocnione narożniki w estetycznym wykończeniu
W celu zwiększenia trwałości, bezpieczeństwa oraz odporności na uszkodzenia mechaniczne i wpływ czynników atmosferycznych, naroża konstrukcji poddawane są kompleksowemu wykończeniu. Zaokrąglanie eliminuje ostre krawędzie, poprawiając estetykę oraz minimalizując ryzyko uszkodzeń i skaleczeń. Dla zwiększenia sztywności i odporności na wstrząsy stosowane są stalowe kątowniki i dodatkowe rury wzmacniające naroża. Kluczowe znaczenie ma również skuteczne uszczelnienie – w tym celu wykorzystywane są kątowniki ze specjalnego tworzywa z wkładką, które chronią wnętrze konstrukcji przed wodą, kurzem i innymi zanieczyszczeniami co zwiększa zabezpieczenie antykorozyjne.

Agregat dostępny w różnych opcjach zabudowy:

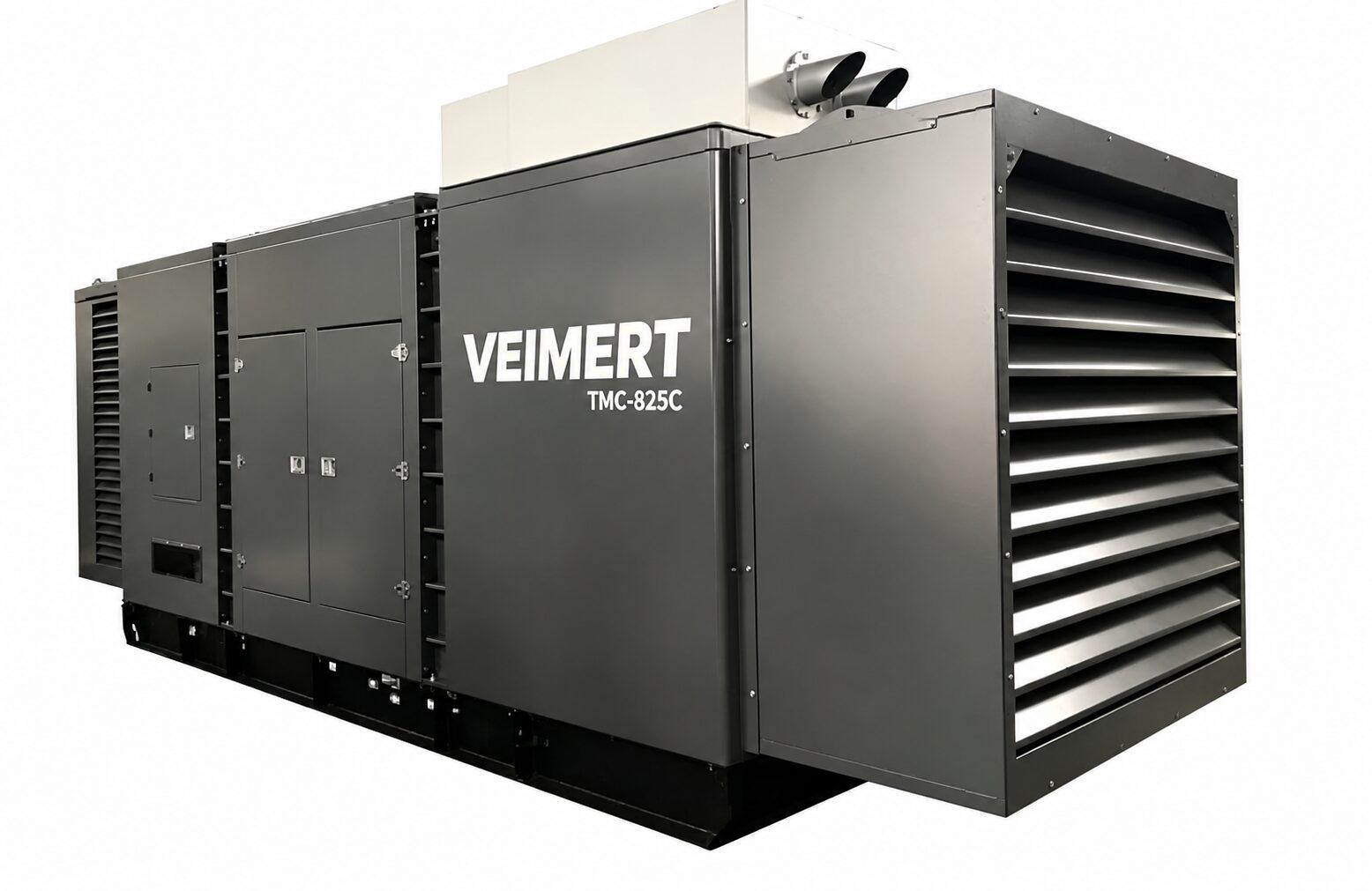

1. Zabudowa nr 1. Z tłumikiem:

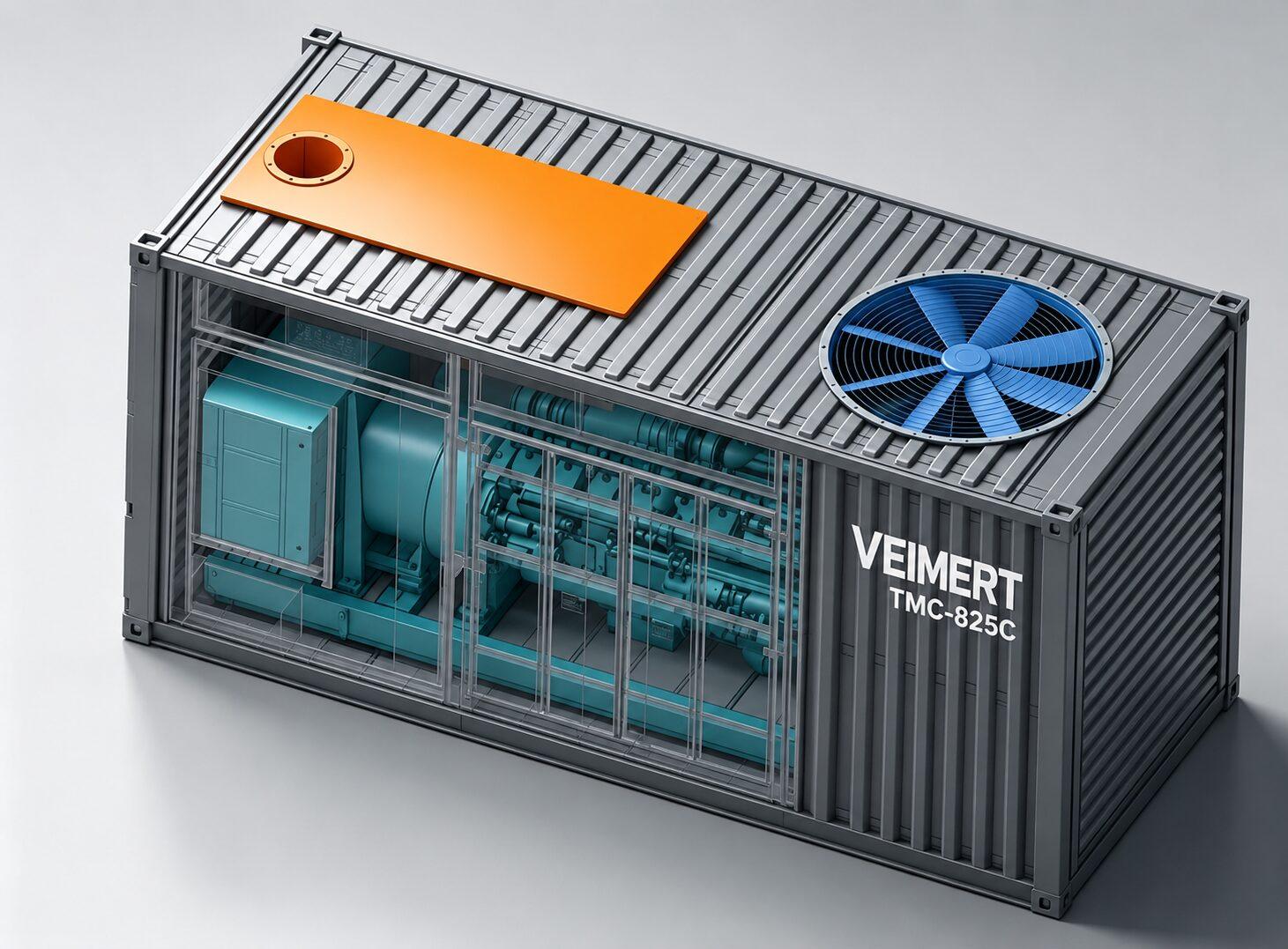

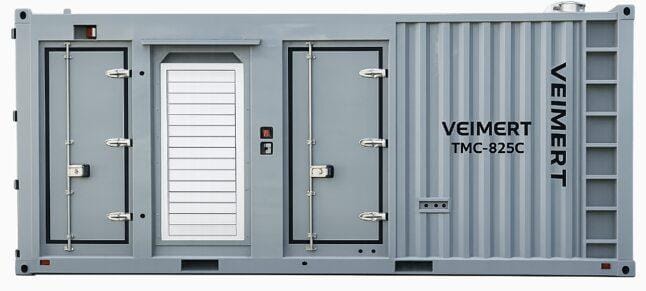

2. Zabudowa nr 2. Kontenerowa 20” bez tłumika:

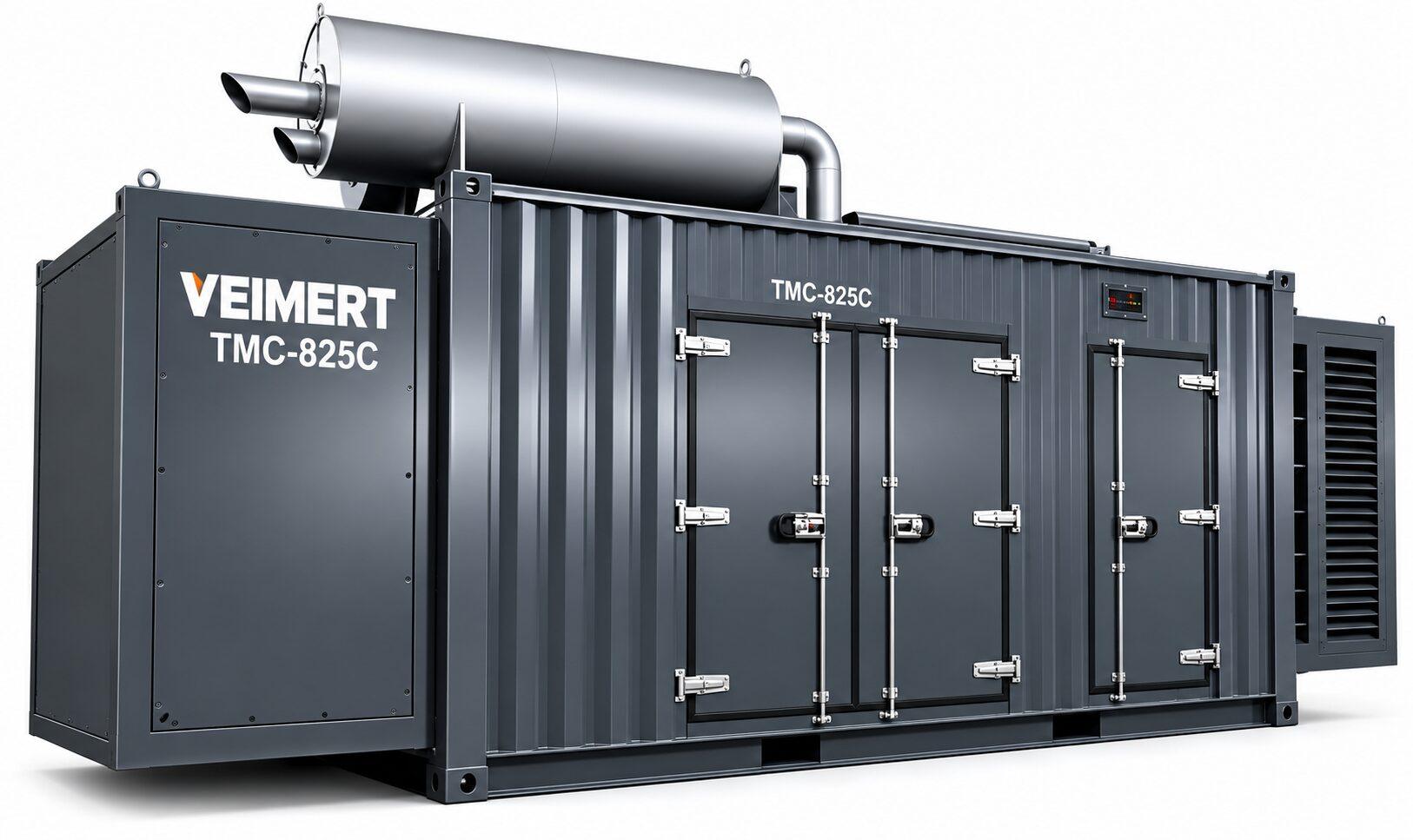

3. Zabudowa nr 3. Kontenerowa 30” z tłumikiem:

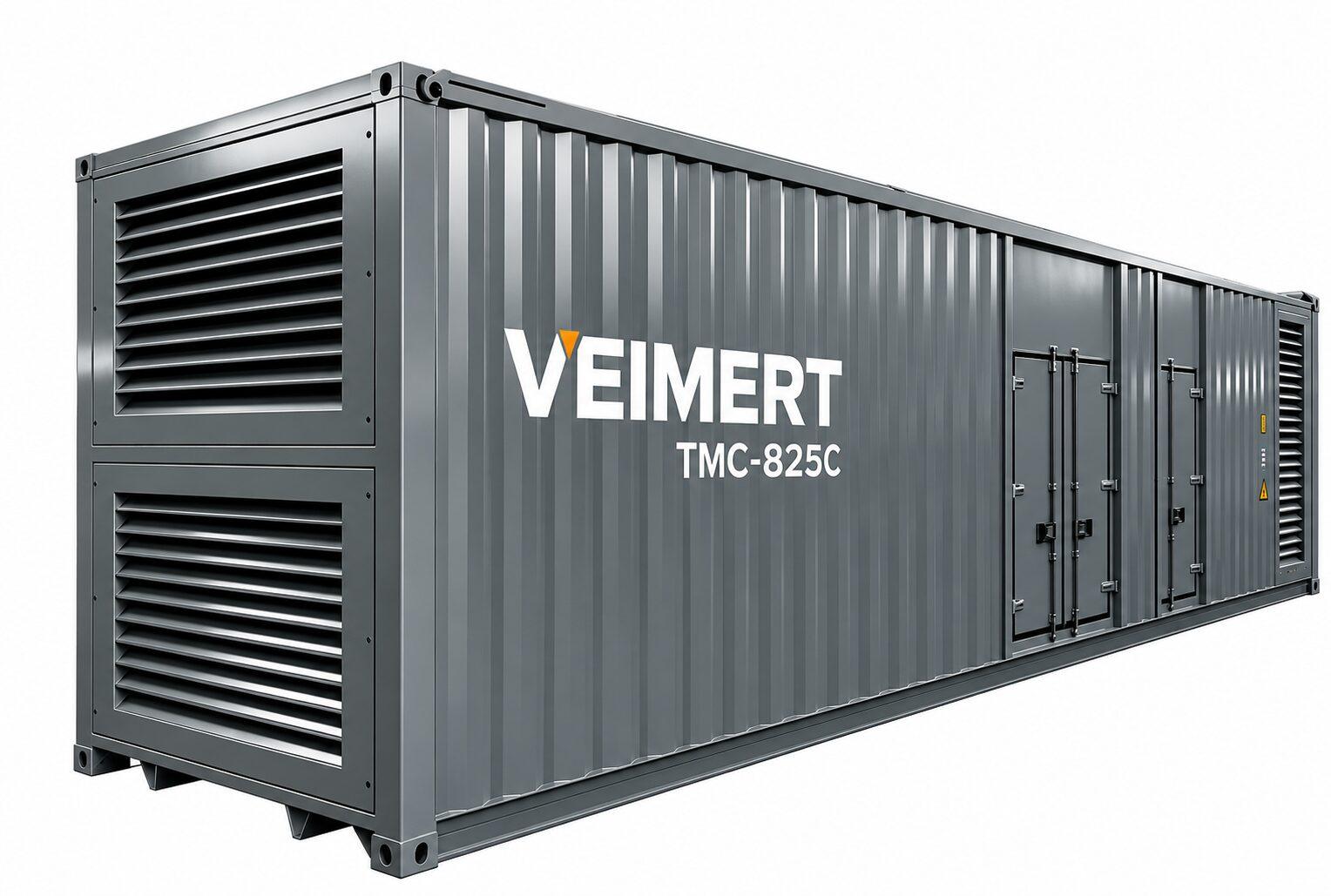

4. Zabudowa nr 4. Kontenerowa 40” bez tłumika:






Normy i Dyrektywy:
• Dyrektywa Maszynowa 2006/42/WE
• Dyrektywa Niskonapięciowa 2014/35/UE
• Kompatybilność Elektromagnetyczna 2014/30/UE
• Dyrektywa Hałasowa 2000/14/WE
• ISO 8528-1/2018, PN-ISO 8528-5/2022
• PN-EN ISO 8528-13:2016
• PN-EN 60204-



VEIMERT POWERLINK™ – Usługa typu ENERGY ASSISTANCE zdalnego nadzoru i serwisowania agregatów prądotwórczych dla jednostek samorządowych oraz infrastruktury krytycznej*
VEIMERT POWERLINK™ to opcjonalna usługa rozszerzająca funkcjonalność agregatów prądotwórczych o zaawansowany system monitoringu, automatyzacji testów oraz kompleksową opiekę serwisową. Usługa została opracowana z myślą o zapewnieniu ciągłej gotowości sprzętu do pracy w sytuacjach awaryjnych – przez okres 36 miesięcy.



W skład usługi wchodzą:

• Zdalny moduł GSM – umożliwiający ciągły monitoring stanu technicznego agregatu.
• Integracja modułu z agregatem – zapewniająca przesył danych do systemu VEIMERT oraz komunikację z serwisem.
• Automatyczne testy funkcjonalne agregatu co 2–3 tygodnie – samoczynne uruchomienie urządzenia w celu utrzymania sprawności oraz naładowania akumulatora.
• Monitoring stanu technicznego:
  – Poziom naładowania akumulatora
  – Poziom paliwa
  – Czas pracy i historia uruchomień
• Zgłoszenia serwisowe i alerty – system automatycznie informuje o konieczności uzupełnienia paliwa lub interwencji technicznej.
• Bezpłatne przeglądy okresowe – wykonywane przez autoryzowany serwis VEIMERT w ramach abonamentu.
• Stała opieka serwisowa i techniczna – pełna gotowość urządzenia przez 3 lata bez dodatkowych kosztów.

Korzyści dla zamawiającego:

• Zwiększone bezpieczeństwo energetyczne – pewność, że agregat zadziała w sytuacji awaryjnej.
• Ograniczenie ryzyka awarii i kosztów napraw – dzięki regularnym testom i serwisowi.
• Stały nadzór bez angażowania personelu Zamawiającego – rozwiązanie typu „plug & forget”.
• Zgodność z wymogami zarządzania infrastrukturą krytyczną i planami zarządzania kryzysowego.

Warunki świadczenia usługi:

• Czas trwania: 36 miesięcy od daty uruchomienia usługi.
• Zakres: całodobowy monitoring, serwis i opieka techniczna.
• Instalacja modułu GSM, podłączenia do budynku oraz konfiguracja – wliczona w cenę usługi.
• Przeglądy serwisowe wykonywane zgodnie z harmonogramem
• Czas reakcji serwisowej: do 2-4h.
• Czas dojazdu: do 2-10h



Podsumowanie:
VEIMERT POWERLINK™ to gwarancja, że zasilanie awaryjne w Twojej jednostce działa zawsze wtedy, kiedy jest najbardziej potrzebne.
Usługa jest dodatkowo płatna, łączy w sobie nowoczesną technologię, automatyzację, opiekę serwisową i pełną przewidywalność kosztów – na okres aż 3 lat.
